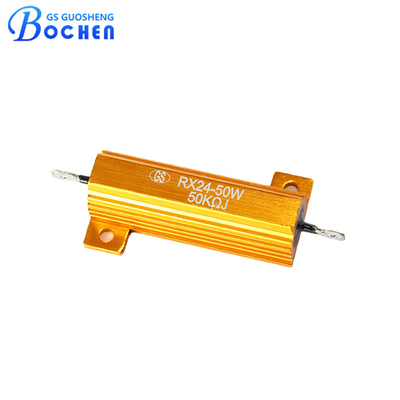

알루미늄 호스팅 RX24 50W 5RJ 와이어 와운드 전원 저항
RX24 와이어와운드 전원 저항기는 고전력, 정밀 부품입니다.이 저항은 우수한 열 관리를 제공합니다, 높은 전력 부하에서 효율적으로 작동 할 수 있습니다. 와이어 와이드 구조는 정확한 저항 값과 예외적인 안정성을 보장하여 RX24를 전원 공급 장치에서 사용할 수 있습니다.모터 드라이브, 산업용 기계 및 다른 고전력 전자 응용 프로그램.
RX24는 다양한 회로 요구 사항을 충족시키는 긴 허용량으로 광범위한 저항 값을 제공합니다.알루미늄 가구 는 열 분산 을 향상 시키는 것 뿐 아니라, 환경적 요인 들 로부터 저항 을 보호 해 준다, 장기적인 신뢰성과 내구성을 보장합니다. 이 저항은 높은 급류를 처리하도록 설계되었으며 까다로운 환경에서 효과적으로 작동 할 수 있습니다.엔지니어와 디자이너들에게 다재다능한 선택이 됩니다..
또한, RX24는 다른 시스템에 쉽게 설치 및 통합을 위해 장착 구멍이 갖추어져 있습니다.그 견고한 설계와 높은 전력 처리 능력은 신뢰성 및 성능이 중요한 응용 프로그램에 적합합니다.브레이킹 시스템, 전력 변환 장치 또는 부하 테스트 장비에 사용하든, RX24와이어 와이드 전원 저항일관성 있고 안정적인 성능을 제공합니다.
스펙트럼
| 25°C의 명산 전력(W) |
저항력 범위 (Ω) |
저항력 용도 (%) |
TCR (×10-6/°C) |
전압 (V) | |
| 히트 싱크와 함께 | 히트 싱크 없이 | ||||
| 5 | 3 | 0.01~1K | ± 1, ±5 | ±100, ±50 | 1000 |
| 10 | 8 | 0.01~1.5K | |||
| 20 | 12.5 | 0.01~ 10K | |||
| 30 | 15 | 0.01~ 27K | |||
| 50 | 20 | 0.01~ 33K | |||
| 75 | 45 | 0.01~ 39K | |||
| 100 | 50 | 0.01~ 51K | 2000 | ||
| 150 | 55 | 0.01~ 56K | |||
| 200 | 50 | 0.01~ 62K | |||
| 250 | 60 | 0.01~ 68K | |||
| 300 | 75 | 0.01~75K | |||
| 500 | 200 | 0.01~ 82K | |||
차원:
| 등급 전력 | 차원 (mm) | |||||||||||
| L1± 1 | L2± 1 | L3± 1 | L4± 1 | A± 1 | B± 1 | C± 1 | D±0.3 | E±0.3 | H± 1 | h± 1 | T±0.2 | |
| RX24-5W | 60 | 15 | 115 | 0 | 17 | 13 | 9.5 | 0.6 | 2.2 | 8 | 4 | 1.6 |
| RX24-10W | 65 | 20 | 14.5 | 0 | 23 | 16 | 11 | 0.7 | 3.5 | 10.5 | 5.2 | 2 |
| RX24-25W | 49 | 27 | 19 | 0 | 28 | 20 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24-50W | 70 | 50 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 90 | 70 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 100 | 66 | 36 | 0 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RX24G-100W | 130 | 98 | 71 | 35.5 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-150W | 170 | 136 | 110 | 55 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 190 | 155 | 126 | 63 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 127 | 92 | 66 | 33 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-250W | 147 | 112 | 86 | 43 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-300W | 160 | 128 | 105 | 52 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-500W | 230 | 200 | 175 | 87 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-800W | 280 | 250 | 222 | 110 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-1000W | 330 | 300 | 250 | 125 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
적용:
•브레이킹 레지스터
•균형 저항기
•콘덴시터 충전 및 배열
•크로바르
•필터
•전기 기계 일반 사용.
•배포를 통해 이용 가능합니다.
