| MOQ: | 50개 |
| 가격: | $0.48 - $10.00/Piece |
| 표준 포장: | 표준 포장 또는 고객 요구 사항에 따라 |
| 배달 기간: | 1-7 평일 |
| 지불 방법: | 전신환, L/C (신용장), 인수 인도, D/P (지급도 조건), 웨스턴 유니온 |
| 공급 능력: | 달 당 3,000,000 조각 |

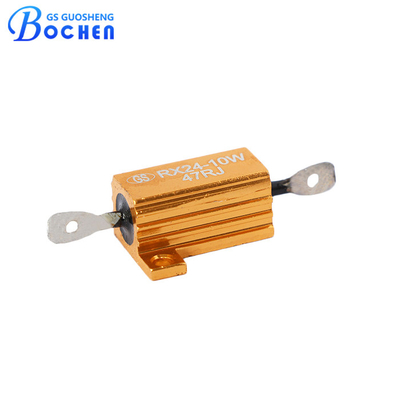

작은 크기의 RX24 10W 15RJ 와이어 와운드 저항
RX24 알루미늄 호스 와이어 와운드 레지스터는 뛰어난 열 분산과 견고한 성능을 요구하는 애플리케이션을 위해 고전력, 정밀 부품입니다. 알루미늄 하우스 안에 포함,이 저항은 우수한 열 관리를 제공합니다, 높은 전력 부하에서 효율적으로 작동 할 수 있습니다. 와이어 와이드 구조는 정확한 저항 값과 예외적인 안정성을 보장하여 RX24를 전원 공급 장치에서 사용할 수 있습니다.모터 드라이브, 산업용 기계 및 다른 고전력 전자 응용 프로그램.
• 작은 크기와 높은 전력 부하
• 전자적 인 접착제 로 차단 됩니다.
• 설치 가 쉬우며 아름다운 외모
• 스테인레스 스틸 볼트는 부식 저항성 이고 내구성 이 있습니다.
• 고 열 분산 알루미늄 껍질을 사용하여 열을 쉽게 분산합니다.
• 저항 매트릭스로 고온 저항 물질을 채택하고 저항 매트릭스 저항 와이어와 금속 껍질과 밀접하게 결합합니다.
| 25°C의 명산 전력(W) |
저항력 범위 (Ω) |
저항력 용도 (%) |
TCR (×10-6/°C) |
전압 (V) | |
| 히트 싱크와 함께 | 히트 싱크 없이 | ||||
| 5 | 3 | 0.01~1K | ± 1, ±5 | ±100, ±50 | 1000 |
| 10 | 8 | 0.01~1.5K | |||
| 20 | 12.5 | 0.01~ 10K | |||
| 30 | 15 | 0.01~ 27K | |||
| 50 | 20 | 0.01~ 33K | |||
| 75 | 45 | 0.01~ 39K | |||
| 100 | 50 | 0.01~ 51K | 2000 | ||
| 150 | 55 | 0.01~ 56K | |||
| 200 | 50 | 0.01~ 62K | |||
| 250 | 60 | 0.01~ 68K | |||
| 300 | 75 | 0.01~75K | |||
| 500 | 200 | 0.01~ 82K | |||
| 등급 전력 | 차원 (mm) | |||||||||||
| L1± 1 | L2± 1 | L3± 1 | L4± 1 | A± 1 | B± 1 | C± 1 | D±0.3 | E±0.3 | H± 1 | h± 1 | T±0.2 | |
| RX24-5W | 60 | 15 | 115 | 0 | 17 | 13 | 9.5 | 0.6 | 2.2 | 8 | 4 | 1.6 |
| RX24-10W | 65 | 20 | 14.5 | 0 | 23 | 16 | 11 | 0.7 | 3.5 | 10.5 | 5.2 | 2 |
| RX24-25W | 49 | 27 | 19 | 0 | 28 | 20 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24-50W | 70 | 50 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 90 | 70 | 39.5 | 0 | 28 | 21.5 | 16 | 2 | 3.5 | 15.5 | 7 | 2 |
| RX24G-75W | 100 | 66 | 36 | 0 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RX24G-100W | 130 | 98 | 71 | 35.5 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-150W | 170 | 136 | 110 | 55 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 190 | 155 | 126 | 63 | 48 | 37 | 27 | 4 | 5 | 26 | 13 | 3.5 |
| RXG24G-200W | 127 | 92 | 66 | 33 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-250W | 147 | 112 | 86 | 43 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-300W | 160 | 128 | 105 | 52 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-500W | 230 | 200 | 175 | 87 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-800W | 280 | 250 | 222 | 110 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
| RXG24G-1000W | 330 | 300 | 250 | 125 | 72 | 58 | 46 | 6 | 6 | 43 | 22.5 | 5 |
RX24 알루미늄 호우드 파워 와이어 와운드 레지스터는 일반적으로 정밀 저항과 견고한 열 관리가 필요한 고전력 전자 응용 프로그램에서 사용됩니다.특정 응용 분야는:
1전원 공급 장치: 다양한 종류의 전원 공급 장치에서 사용되며 다양한 부하와 환경 조건 하에서 안정적이고 제어 가능한 저항을 제공합니다.
2모터 드라이브: 모터 드라이브 회로에서 현류를 제한하고 전압 스파이크를 관리하여 전자 부품의 원활한 작동과 보호를 보장합니다.
3주파수 변환기: 인버터 회로는 주파수 변환 과정에서 전류와 전압을 제어하기 위해 이러한 저항기를 사용합니다.
4스누버 회로: 스누버 회로에서 일시적 전압 스파이크에서 에너지를 흡수하고 민감한 전자 부품의 손상을 방지하는 데 사용됩니다.
5산업 장비: 일반적으로 용접 기계, 산업 자동화 시스템 및 고전력 조명 시스템과 같은 산업 장비에 사용됩니다.
6신재생 에너지 시스템: 태양 및 풍력 에너지 시스템의 인버터 및 변환기에 사용되며 전력 변환을 효율적으로 관리합니다.
7의료 장비: 신뢰성 및 정확성이 중요한 의료 장비의 전원 공급 및 제어 회로에서 발견됩니다.
8전기 통신: 전기 통신 장비에서 전력을 안정시키고 신호 무결성을 유지합니다.
요약하자면RX24 저항은 전자 시스템의 적절한 기능과 수명을 위해 신뢰할 수 있고 정확한 저항이 필수적인 다양한 산업의 고전력 애플리케이션을 위해 설계되었습니다..
• 공장에서 직접 공급, 중개자 없이
• 작성된 인증서RoHS, 도달, 등과 최고의 품질 보장.
• 충분한 생산 능력, 짧은 배송 시간
• 전문적인 판매 후 서비스 팀
• OEM 및 ODM가 가능합니다.
