| MOQ: | 100개 부분 |
| 가격: | $1.00 - $2.00/piece |
| 표준 포장: | 120PCS/박스; 200PCS/1박스; 800PCS/CTN/4박스 2. 800PCS/25KG/67*35*30cm |
| 배달 기간: | 1-7 평일 |
| 지불 방법: | T/T, L/C, D/A, D/P, Western Union |
| 공급 능력: | 달 당 3,000,000 조각 |

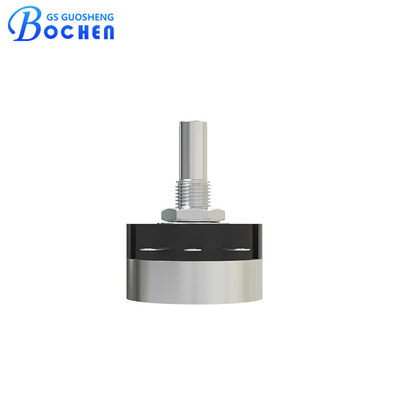

RV30 30mm 직경 단일 회전 탄소 산업용 패널 컨트롤 탄소 필름 전위차계
• 30mm 직경, 단일 회전 산업용 패널 컨트롤.
• 탄소 필름 소자.
• 샤프트 잠금 모델.
• 금속 샤프트 및 부싱.
• 패널 장착 전용.
• 직각 이어 러그 단자.
• 슬롯, 플랫 또는 라운드 엔드 스타일의 6mm 직경 샤프트.
• 표준 15mm 또는 20mm 샤프트 길이.
RV30 탄소 필름 전위차계는 광범위한 전자 응용 분야를 위해 설계된 고품질 가변 저항기입니다. 정밀성과 신뢰성으로 알려진 RV30은 전체 범위에서 부드럽고 정확한 조정을 보장하는 탄소 필름 저항 소자를 특징으로 합니다. 280°의 조정 이동, 300°의 기계적 이동을 통해 이 전위차계는 뛰어난 선형성과 일관된 성능을 제공하여 미세 조정 및 제어 작업에 이상적입니다.
내구성을 염두에 두고 제작된 RV30 전위차계는 견고한 금속 샤프트와 부싱을 포함하여 수명과 마모 저항성을 향상시킵니다. 100Ω에서 2MΩ까지 일반적으로 다양한 저항 값을 사용할 수 있어 특정 설계 요구 사항을 충족하는 데 유연성을 제공합니다.
RV30 탄소 필름 전위차계는 표준 3단자 구성을 통해 전자 회로에 쉽게 통합할 수 있습니다. 컴팩트한 디자인으로 공간이 제한된 응용 분야에 적합합니다. 가전 제품, 산업 기계, 자동차 시스템 또는 의료 기기에서 사용되든 RV30 전위차계는 안정적이고 정밀한 성능을 제공하여 고품질 제어 부품을 찾는 엔지니어와 설계자에게 선호되는 선택입니다.
|
전기적 특성 |
표준 저항 범위 |
B=100Ω-2MΩ; A.C=1kΩ-2MΩ |
|
저항 허용 오차 |
±10%종단 저항 |
|
|
최대 3Ω. |
접촉 저항 변화 |
|
|
3%R 또는 5Ω |
절연 저항 |
|
|
100MΩ,1000Vdc,1분 |
내전압 |
|
|
101.3kpa, 500Vac; 8.5kpa, 250Vac |
유전 강도 해수면 |
|
|
1000Vac(1분) |
조정 각도 |
|
|
280°±10° |
환경적 특성 |
|
|
최대 납땜 노출 |
350℃, 3초 |
정격 전력(최대 300볼트) |
|
B= |
1W작동 온도 범위 |
|
|
-10℃～+85℃ |
온도 계수 |
|
|
±400ppm/℃ |
온도 변화 |
|
|
-10℃～+85℃, 5 무부하 사이클, ΔR/R≤±10% |
진동 |
|
|
(10-55HZ, 진폭 1.5mm), 3방향, |
각 방향으로 2H, ΔR/R≤±2.5%40℃ 전기적 내구성 |
|
|
정격 부하에서: 1000h; ΔR/R≤±10% |
온도 특성 |
|
|
85°C, 30분, 무부하 |
회전 수명 |
|
|
15000 |
사이클, ΔR/R≤±7%물리적 특성 |
|
|
기계적 각도 |
300°±5° |
시작 토크 |
|
≤10mN.m |
정지 강도 |
|
|
≤15mN.m |
표준 포장 |
|
|
20PCS/상자 |
치수 |
응용 분야
1. 가전 제품:
- 앰프 및 라디오와 같은 오디오 장치의 볼륨 및 톤 제어.
- TV 및 모니터의 밝기 및 대비 조정.
- 가전 제품의 사용자 인터페이스 제어.
2. 산업 장비:
- 계측 및 측정 장치의 정밀 제어.
- 공정 제어 시스템의 매개변수 조정.
- 모터 드라이브 및 자동화 시스템의 속도 및 토크 제어.
3. 자동차 시스템:
- 조명 및 공조 시스템의 대시보드 제어.
- 스로틀 및 브레이크 시스템의 위치 감지.
- 서스펜션 및 스티어링 시스템의 조정.
4. 의료 기기:
- 진단 장비의 제어 매개변수.
- 치료 장치의 설정 조정.
- 의료 영상 시스템의 사용자 인터페이스 제어.
5. 통신:
- 통신 장비의 신호 레벨 조정.
- 네트워크 인프라 장치의 매개변수 튜닝.
- 방송 장비의 제어 설정.
6. 항공 우주 및 방위:
- 항공 전자 및 항법 시스템의 정밀 조정.
- 통신 및 레이더 시스템의 제어 매개변수.
- 군사 장비의 사용자 인터페이스 제어.
RV30 탄소 필름 전위차계의 안정적인 성능과 적응성은 이러한 다양한 응용 분야에서 필수적인 구성 요소입니다.
장점
• RoHS, REACH 등과 같은 완료된 인증서 및 최고의 품질 보증.
• 충분한 생산 능력, 짧은 배송 시간.• 전문적인 애프터 서비스 팀.• OEM 및 ODM 사용 가능.
