MOQ: | 100개 부분 |
가격: | $0.048 - $0.90/Piece |
표준 포장: | 표준 포장 50개/튜브 |
배달 기간: | 1-7 평일 |
지불 방법: | 전신환, L/C (신용장), 인수 인도, D/P (지급도 조건), 웨스턴 유니온 |
공급 능력: | 달 당 10000000개 부분 |

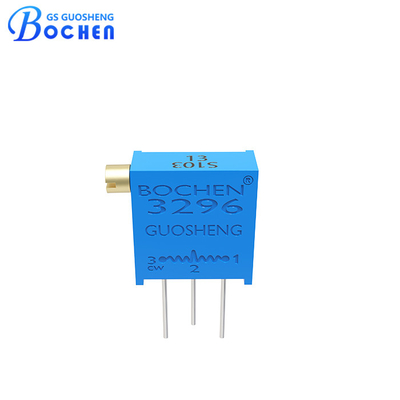

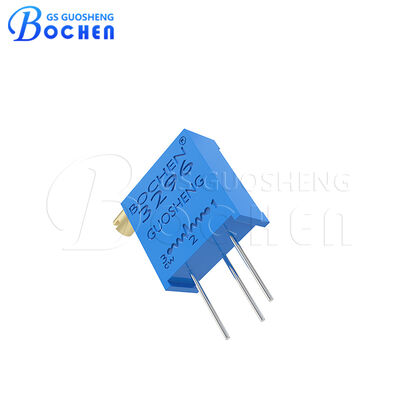

3296S 0.5w 10% 구멍을 통해 정밀 조정 가능한 변수 저항 멀티 턴 세르메트 트림머
특징:
•3/8 칸, 세르메트 요소, 다회, 완전히 밀폐 된 세르메트 트림머
•측면 조정 스타일.
•구멍 장착 방법을 통해.
•가등전력 0.5w70°C
•넓은 저항 범위10Ω에서 5MΩ, 용도 10%
•낮은 c접촉 저항 변동 (CRV) ≤3%R 또는 3Ω
• 적응 여행 25 회전, 기계 이동30회전
•작동 온도 범위 -55°C ~ +125°C
설명:
3296S 세르메트 트림머는 세밀하게 설계된 부품으로 돋보이며다양한 환경 조건에서 신뢰성과 안정성으로 알려져 있습니다.이 트림머는 3/8 ′′ 사각형 구성으로 제공되며, 많은 애플리케이션에 대한 컴팩트하지만 다재다능합니다.멀티 턴 기능의 통합은 정교한 조정을 허용, 완전히 밀폐 된 몸 안에 갇혀 장수성과 환경적 도전에 대한 저항성을 보장합니다.
측면 조정 스타일을 채택하여, 3296S는 공간이 프리미엄에있을 때에도 간편한 변경을 허용하여 밀집 된 회로 설계에서 사용 편의를 제공합니다.구멍을 뚫는 방법을 사용합니다., 회로 보드와 안전하고 내구적인 연결을 보장합니다. 70 ° C에서 0.5W의 명소 전력으로 우수한 성능을 제공합니다. 다양한 전자 응용 프로그램에 적합합니다.
주목할 만한 속성 중 하나는 10%의 허용량으로 10오엄에서 5메고엄까지 광범위한 저항 범위를 커버하는 것입니다.이 넓은 범위는 전자 회로에서 수많은 저항 요구 사항에 적응 할 수 있습니다또한, 그것은 낮은 접촉 저항 변동 (CRV) 을 나타냅니다. 그것은 저항 값의 3% 또는 3 오름보다 작거나 같습니다.원하는 저항 설정을 유지하는 정확성과 신뢰성을 강조합니다..
트림머는 -55°C ~ +125°C의 온도 범위 내에서 작동하도록 설계되어 있으며, 또한 다양한 작업 조건에서 사용하기에 적합하다는 것을 강조합니다.사용자들은 얇게 조정된 제어 기능을 높이 평가할 것입니다., 25 회의 조정 이동과 30 회의 총 기계적 이동으로 복잡한 전자 작업에 대한 정확한 저항 설정을 용이하게합니다.
Such design considerations ensure that the 3296S cermet trimmer is not just a component but a reliable and precise tool for tuning and maintaining the performance of electronic circuits across a broad spectrum of applications.
스펙트럼
전기 특성 | 명목 저항 범위 | 10Ω~5MΩ |
저항 관용 | ±10% | |
터미널 저항 | ≤±1% R 또는 3Ω | |
접촉 저항 변동 (CRV) | ≤3%R 또는 3Ω | |
단열 저항 | 500Vdc. R1≥1GΩ | |
전압을 견딜 수 있습니다 | 1010.3KPa, 500Vac; 8.5KPa, 250Vac | |
다이 일렉트릭 강도 해수면 | 500 Vac ((1분) | |
효과적 인 여행 | 25 (±2) 회전 | |
환경 특성 | 용접 열 저항 | 물결 용접: 온도: 260oC±5oC, T: 3±1초 용접 철: 온도: 320oC±5oC, T: ≤2초 |
정량 전력 (최대 300 볼트) | 70oC, 0.5W; 125oC, 0W | |
온도 범위 | -55°C ~ + 125°C | |
온도 계수 | ±250,±100ppm /°C | |
온도 변화 | ΔR≤±2%R, Δ(Uab/Uac) ≤±1% | |
충돌 | 10~500Hz, 0.75mm, 6h ΔR≤±1%R, Δ ((Uab/Uac) ≤±2% | |
진동 | 100G, ΔR≤±1%R, Δ(Uab/Uac) ≤±2% | |
70°C의 전기 내구성 | 1000시간 @ 70°C 등급 전력 ΔR≤±3%R | |
회전 수명 | 200주기, ΔR≤±3%R | |
신체적 특성 | 전체 기계 여행 | 30±2 회전 |
시작 토크 | ≤ 25mN.m | |
클러치 토크 | ≤35mN.m |
차원:
포장:
패키지 사양:튜브당 50개.
적용:
• 통신 장비:신호 처리 회로를 정밀 조정하고 신호 무결성을 유지하는 데 사용됩니다.
• 산업 제어 시스템:제어기 및 자동화 시스템에서 제어 매개 변수를 캘리브레이트하고 조정하는 데 사용됩니다.
• 의약품:민감한 장비의 정밀 제어 및 캘리브레이션을 위해 의료 장비에 사용됩니다.
• 소비자 전자제품:오디오 장비, 텔레비전, 기타 가정용 전자제품과 같은 장치에서 설정 및 조정 성능을 조정합니다.
• 자동차 전자기기:센서 캘리브레이션 및 제어 모듈과 같은 다양한 자동차 애플리케이션에 사용됩니다.
시험 및 측정 도구:정확한 측정 및 캘리브레이션 기능을 위한 실험실 및 현장 장비에서 필수적입니다.
• 전원 공급 장치:전원 공급 장치에 사용되며 전압과 전류 설정을 정확하게 조정합니다.
• RF 및 마이크로 웨브 회로:높은 주파수 회로에서 튜닝 및 매칭 임피던스를 위해 사용됩니다.
• 항공 및 국방:가혹한 환경에서 정확한 제어와 신뢰성을 위해 항공 전자 및 방어 시스템에 적용됩니다.
장점:
• 공장에서 직접 공급, 중개자 없이
• 작성된 인증서RoHS, 도달, 등과 최고의 품질 보장.
• 충분한 생산 능력, 짧은 배송 시간
• 전문적인 판매 후 서비스 팀
• OEM&ODM가 가능합니다.
![]() |
