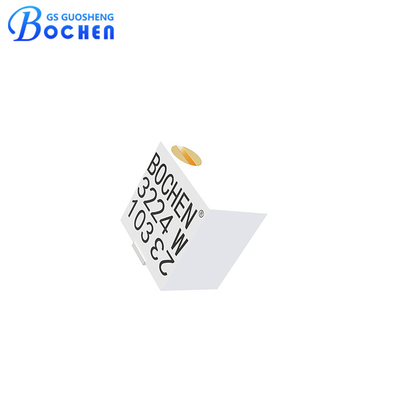

3224 시리즈 표면 장착 4mm SMD 세르메트 트림머 포텐시오미터
빠른 세부 사항
■ 4개의 단말 스타일
■ 보드 세척 처리 에 견딜 수 있도록 밀폐 되어 있다.
■ 픽 앤 플라시 센터링 디자인, 플러시 조절.
■ 높은 정확성,리시션 조절, r평가할 수 있는 성능
■ 효과적 이동 9±2 회전, t전체 기계적 이동 10±2 회전
■ 표면 마운트 4mm 사각형 / 멀티턴 / SMD 세르메트 트림머/ 산업 / 밀폐
설명
3224 SMD 세르메트 트림머 포텐시오미터는 표면 장착 애플리케이션에서 정밀한 저항 조절을 위해 설계된 매우 다재다능하고 컴팩트한 부품입니다.이 트림머 포텐시오미터는 시간이 지남에 따라 안정적이고 일관된 성능을 보장하는 내구적인 세르메트 요소가 있습니다다양한 전자 장치 및 장비에 적합합니다. 4mm 크기는 3224SMD 세르메트트림머현대 소비자 전자제품, 통신장비, 의료기기, 산업 제어장치 등 공간이 제한된 애플리케이션에 이상적입니다.SMD 패키지는 PCB 설계에 쉽고 효율적으로 통합 할 수 있습니다., 가시화 된 제조 프로세스를 촉진합니다.
3224 SMD 세르메트 트림머는 저항 조정에서 높은 정밀도를 제공하도록 설계되었으며, 특정 운영 요구 사항을 충족시키기 위해 전자 회로 내에서 정밀 조정 할 수 있습니다.일반적으로는 온건한 전력 범위 내에서 작동합니다., 다양한 전압 및 전자 시스템에서 발견되는 전류 응용에 적합합니다. 견고한 구조와 신뢰할 수있는 성능 특성으로 3224 SMD 세르메트 트림러는 현대 전자 응용 프로그램의 엄격한 요구 사항을 충족합니다.전기통신에서 신호 등정용으로 사용되든 없든, 산업 제어 장치의 매개 변수 조정 또는 의료 장치의 정밀 설정,SMD 세르메트트림머다양한 환경과 조건에서 안정적이고 정확한 작동을 보장합니다.
사양
| 전기 특성 | 명목 저항 범위 | 50Ω-2MΩ |
| 저항 관용 | ±10% | |
| 터미널 저항 | ≤±1% R 또는 3Ω | |
| 접촉 저항 변동 (CRV) | ≤3%R 또는 3Ω | |
| 단열 저항 | 500Vdc. R1≥1GΩ | |
| 전압을 견딜 수 있습니다 | 1010.3KPa, 500Vac; 8.5KPa, 250Vac | |
| 다이 일렉트릭 강도 해수면 | 500 Vac ((1분) | |
| 효과적 인 여행 | 9±2 회전 | |
| 환경 특성 | 용접 열 저항 | 250°C, 10초 |
| 등급 전력 | 70°C 0.25W 125°C 0W | |
| 온도 범위 | -55°C ~ + 125°C | |
| 온도 계수 | ±250, ±100ppm /°C | |
| 온도 변화 | ΔR≤±2%R, Δ(Uab/Uac) ≤±1% | |
| 충돌 | 10~500Hz, 0.75mm, 6h ΔR≤±1%R Δ ((Uab/Uac) ≤±2% |
|
| 진동 | 100G, ΔR≤±1%R, Δ(Uab/Uac) ≤±2% | |
| 70°C의 전기 내구성 | 1000시간 @ 70°C 등급 전력; ΔR≤±3%R | |
| 기계적 인 내구성 | 200회, ΔR≤±3%R | |
| 신체적 특성 | 전체 기계 여행 | 10±2 회전 |
| 시작 토크 | ≤ 25mN.m | |
| 클러치 토크 | ≤35mN.m |
차원
포장
포장 사양:
J, G: 500개/트레이 (7") W: 250개/트레이 (7") X: 200개/트레이 (7")
J, G: 1500개/트레이 (13") W: 1000개/트레이 (13") X: 850개/트레이 (13")
적용
3224 SMD 세르메트 트림머 포텐시오미터는 소형 크기, 정밀한 조정 기능,그리고 신뢰성 있는 성능:
•소비자 전자제품:스마트 폰, 태블릿, 노트북과 같은 장치에서 오디오 회로를 정밀 조정하고, 디스플레이 밝기 조절 및 정확한 저항 조정이 필요한 다른 조정 가능한 매개 변수에서 사용됩니다.
•전기통신 장비:모덤, 라우터 및 통신 장치에 통합되어 신호 캘리브레이션 및 조정, 안정적이고 최적의 통신 성능을 보장합니다.
•의료기기:환자 모니터링 시스템, 진단 장치 및 의료 기기와 같은 장비에서 발견됩니다. 정확한 저항 설정이 신뢰할 수있는 작동과 데이터 정확성에 중요합니다.
•자동차 전자기기:전자 제어 장치 (ECU), 센서 및 대시보드 제어 장치에서 차량 전자 시스템에서 전압, 전류 및 신호 수준을 캘리브레이션 및 조정하는 데 사용됩니다.
•산업 제어:PLC, 산업 자동화 장비 및 측정 기기에 통합되어 정확한 매개 변수 조정으로 산업 환경에서 운영 효율성과 정확성에 기여합니다.
3224SMD 세르메트 트림머높은 정확성과 신뢰할 수있는 저항 조절을 제공하는 잠재미터의 능력은 컴팩트 크기와 내구성,그리고 안정적인 성능은 중요한 요구 사항입니다..
장점
• 공장에서 직접 공급, 중개자 없이
• 작성된 인증서RoHS, REACH, 등과 최고의 품질 보장.
• 충분한 생산 능력, 짧은 배송 시간
• 전문적인 판매 후 서비스 팀
• OEM 및 ODM가 가능합니다.
